SEMICONDUCTOR INDUSTRY GUIDE

半導体業界を、
地図で理解する。

チップができるまでの流れ、そこにいる企業、互いのつながりを一枚ずつ図解。 知識ゼロから世界240社の役割と競争関係まで、順番に理解できます。

本番データ版|基本情報・競合タグ更新日 2026-08-03

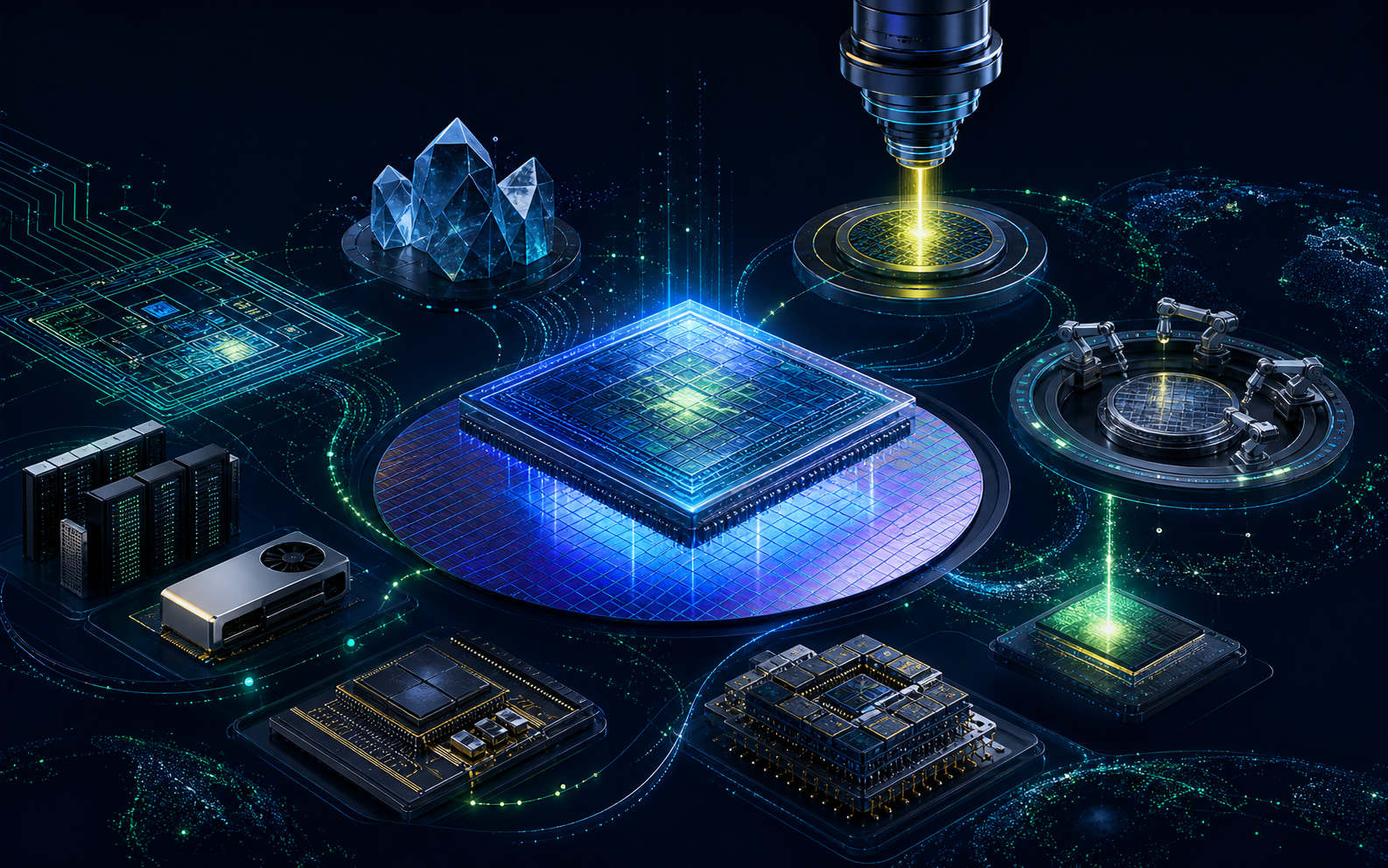

設計、材料、製造装置、前工程、検査、後工程、最終製品が中央の半導体チップを囲む産業構造図
GLOBAL ECOSYSTEM1枚のチップを、世界の専門企業が支える
00要件01設計02材料03前工程04検査05後工程06製品
掲載企業240COMPANIES
地域05REGIONS
主要工程31PROCESSES
理解する順番FLOW → MAPSTART HERE
START HERE / はじめての方へ

この3枚を見れば、
業界の骨格がつかめます。

企業名を暗記する前に、まず「どう作るか」「誰がいるか」「どうつながるか」を順番に見てください。

01 / MANUFACTURING FLOW

半導体ができるまで

「用途・要件」は工程前の00として分離。01〜06の大工程を、01-1のような中工程まで細分化しました。

左右にスワイプ工程カードを横に送って見られます
ポイント

工程名を押すと、対応するカオスマップへ直接移動します。カオスマップは業界配置、同一の競合タグは直接競合の判定単位です。

02 / CHAOS MAP

誰が、どこにいるか

中工程ごとの業界参加企業を配置し、各社の競合タグも表示します。同じ工程でもタグが違えば直接競合とは限りません。

SUB 主工程以外にも事業を持つ企業初期表示は「米国・日本を選択、その他地域は未選択、サブなし」です。
地域(複数選択可)
工程
DESIGN / IP工程 01

設計・IP

EDAと設計IPを使い、チップの機能を設計する

01-1

EDA

回路設計・検証ソフト

01-2

設計IP

CPU・メモリーなどの再利用設計資産

01-3

AI・HPCファブレス

AI、CPU、GPU、データセンター向けチップを設計

01-4

通信・モバイルファブレス

通信SoC、RF、IoT・ネットワーク半導体を設計

01-5

車載・産業・ASIC設計

車載、アナログ、電源、ディスプレイ、ASICを設計

01-6

フォトマスク

回路パターンの原版を製造

WAFER / MATERIALS工程 02

ウエハー・材料

シリコンウエハー、レジスト、ガスなどを供給

02-1

シリコンウエハー

回路を形成する基板

02-2

レジスト・薬液

露光・洗浄・加工に使う化学材料

02-3

特殊・化合物基板

SOIや化合物半導体向けウエハー

02-4

パッケージ材料・基板

チップを実装する基板と材料

02-5

特殊ガス・高純度薬品

成膜・エッチング・洗浄に使う高純度材料

02-6

CMP・研磨材料

ウエハー表面を平坦化するスラリー・研磨材

FRONT-END工程 03

前工程

成膜・露光・エッチングを何百回も繰り返す

03-1

露光装置

回路パターンをウエハーへ転写

03-2

成膜装置

ウエハー上に薄膜を形成

03-3

エッチング装置

不要な膜を選択的に削る

03-4

洗浄・平坦化

微粒子除去と表面の平坦化

03-5

イオン注入・熱処理

電気特性を与え結晶を整える

03-6

ファウンドリ・IDM製造

設計データからウエハーを量産

03-7

搬送・真空・装置部品

工場自動化と製造装置の安定稼働を支える

INSPECTION / METROLOGY工程 04

検査・計測

微細な欠陥や寸法を測り、歩留まりを高める

04-1

マスク検査

回路原版の欠陥を検出

04-2

ウエハー欠陥検査

製造途中の微細な欠陥を検出

04-3

寸法・材料計測

線幅・膜厚・材料特性を測定

04-4

ウエハーテスト

切断前のチップを電気的に検査

04-5

プロセス・ガス分析

製造環境や材料・ガスの状態を分析

ASSEMBLY / PACKAGING工程 05

後工程

切断・実装・パッケージングで製品に仕上げる

05-1

切断・研削

ウエハーを薄くしチップへ切り分ける

05-2

ダイ接合・ボンディング

チップを基板へ接続

05-3

パッケージ基板

チップと製品基板をつなぐ

05-4

OSAT

組み立て・封止・テストを受託

05-5

先端パッケージ

チップレットやHBMを高密度実装

05-6

プローブカード・ソケット

ウエハー・完成品テストの電気接続を担う

TEST / DEVICES工程 06

テスト・製品

最終試験を経てデータセンターや車載機器へ

06-1

テスト装置

性能・信頼性を自動検査

06-2

AI・CPU・GPU

データセンター向け演算半導体

06-3

メモリー

DRAM・NAND・HBM

06-4

車載・パワー

車両制御・電源変換・センサー

06-5

通信・アナログ

通信SoC・RF・アナログIC

06-6

センサー・光半導体

画像・光・磁気などを検出する半導体

06-7

MCU・ミックスドシグナル

制御・信号処理を担う組み込み半導体

このマップは「同じ工程にいる企業」を示します。直接競合は、企業詳細に表示する競合タグ・製品領域・顧客市場の一致で判定します。
